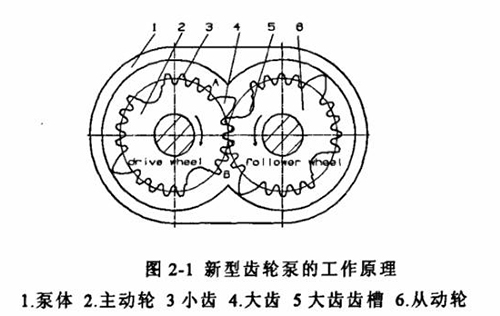

巴特研發的大排量齒輪泵是根據齒輪泵工作輪的容積變化和工作輪的嚙合傳動這兩項基本要求相分離的原則提出的。大排量齒輪泵的容積變化工作原理如下圖所示。
充體、兩側板以及兩工作輪之間形成了A、B腔。工作輪1做順時針旋轉，為主動輪。工作輪6逆時針旋轉，為從動輪。輪1、6轉動過程中，B腔容積逐漸變大，形成局部真空，成為吸液腔，吸入液體；A腔容積逐漸變小，形成排液腔，將液體排出。泵的容積變化主要依靠大齒實現，嚙合傳動由小齒和大齒共同實現。高溫熔體泵：www.be-stone2007.cn
